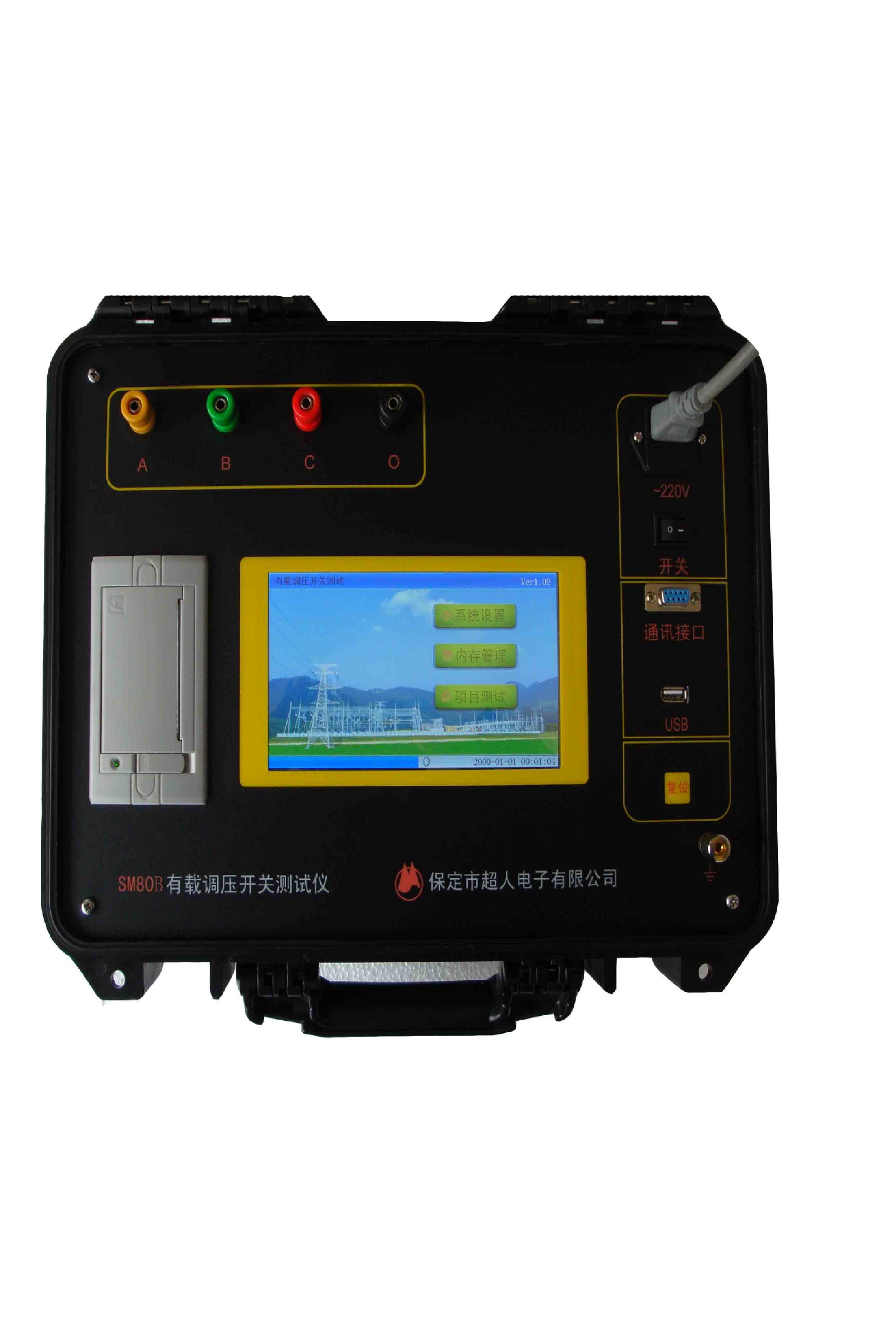

SM80B有載調壓開關測試儀是采用交流法測試變壓器有載調壓開關過渡特性的專用設備。交流測量法的關鍵是怎樣通過最直觀簡單的波形準確有效的發現問題。SM80B采用本公司獨創的三路同步交流測量法，波形簡單清晰，過渡過程一目了然，故障判斷簡易準確，是有載調壓開關測試的理想設備。SM80C是直流法和交流法集于一體的綜合測試儀，其中直流法測量部分參見SM80A。

1. 主要功能與特點：

1． 采用本公司獨創的三路同步交流測量法，三相波形差異對比一目了然。

2． 內置公司獨創的低失真智能穩壓穩流交流電源，有效減小了儀器體積重量。

3． 波形簡單清晰，故障判斷簡易準確，即使開關輕微抖動波形反映都清晰可見

4． 能準確捕獲有載開關切換動作，詳細記錄并真實再現有載開關過渡過程。

5． 交流測試采樣速度高，存儲數據量大，可記錄三相開關動作前40ms后360ms過渡波形。

6． 可用于各種單相、三相，帶繞組、不帶繞組有載調壓開關測試。

7． 采用7寸彩色觸摸液晶屏，操作簡單。內置大容量存儲器，可隨時查看歷史數據。

8． 可用Ｕ盤導出測試數據，以便用計算機進行分析和記錄。

9． 具有RS232接口，可連接計算機進行測試、存儲、打印、查詢、數據分析。

2. 主要技術指標：

1． 交流采樣分辨度：40μs

2． 最大波形記錄長度：400ms(開關動作320ms)

3． 阻抗測量范圍： 0～300Ω

4． 電流輸出范圍： AC 0～130mA×3

5． 電壓輸出范圍： AC 0～14V

6． 工作溫度：-10～40℃

7． 環境濕度：10%～85%

8． 工作電源：AC220V±10%

9． 體 積：350×260×160mm

10． 重 量：5kg (不包括測試線)
